PLANOS ARQUITECTÓNICOS
Los planos en arquitectura son una herramienta fundamental para llevar a cabo todo tipo de obras, ya que son la representación gráfica y detalla a escala de un objeto real, son necesarios para la ejecución de un proyecto, ayudan en la estandarización de medidas, para el cálculo de materiales y superficies, especificaciones técnicas y detalles constructivos entre otros
TIPOS DE PLANOS
Plano de topografía.
Son aquellos que muestran las principales características físicas del terreno (edificios, ríos, carreteras) así como las diferencias de altura que existen entre los accidentes de la tierra (montañas, valles), son muy útiles en el cálculo de áreas.
Plano de cimentación.
Este tipo es fundamental ya que refleja la cimentación de una edificación, cuya finalidad es sustentar estructuras garantizando la estabilidad y evitando daños a los materiales estructurales y no estructurales, bien sea por zapatas aisladas continuas, losa de cimentación, etc, dentro de los planos de cimentación encontramos los superficiales y profundos.
Planos de instalaciones.

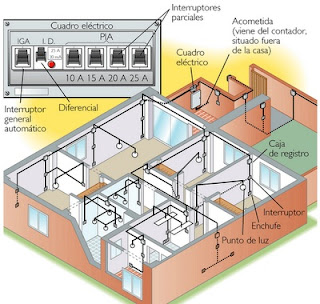

a) Eléctrica.
El cual refleja la instalación eléctrica de la edificación, como:
- Acometidas, transformadores, circuitos, cuadros eléctricos.
- Ubicación de puntos de luz, enchufes.
b) Sanitaria.
Dentro de la instalación sanitaria deben incluirse los planos de fontanería y saneamiento de la edificación.
- Suministro y distribución de agua fría y caliente.
- Instalaciones interiores de aguas negras.
- Redes exteriores de aguas lluvias y residuales.
- Distribución, ubicación de aparatos sanitarios y cocinas.
c) Instalación de gas.
En su plano vendría reflejada la de instalación del gas de la edificación.
- Llaves de paso.
- Ventilaciones.
- Presión.
- Contadores.
- Acometidas.
Plano de corte de secciones.
Representa la proyección de una vivienda o construcción cortado en sentido vertical u horizontal. Sirve para explicar aquellos aspectos que no quedan completamente claros a través de las plantas y las fachadas.
- Sección longitudinal.
- Sección Transversal.
Plano de Plantas.
Representa la distribución general del edificio, ubicación de los diferentes espacios, amueblamiento de los mismos; en él se marcan cuadros de áreas, acotamiento de espacios y las diferentes carpinterías (de madera y metálicas).
Plano de acabados y detalles.
Con este tipo de planos se especifica el acabado de cada componente de la edificación, y la manera de realizar algo detalladamente, se analizarían los materiales utilizado en los suelos, techos, puertas, ventanas, muebles, escaleras, exteriores, etc, tales como, aislantes térmicos, pinturas, pavimentos, chapados, etc y sus medidas correspondientes.
Escalas de los Planos:
1. Planta de situación, levantamiento topográfico, movimiento de tierra, jardinería, Escala 1:500, 1:250, 1:200, 1:100.
2. Plantas, fachadas y cortes. Escalas: 1:100, 1:50.
3. Muebles y equipos especiales. Escalas:1:50, 1:20, 1:2, 1:1
4. Cortes típicos en fachadas, paredes interiores, claraboyas, detalles constructivos, escaleras y barandas, plantas y fachadas interiores, detalles de impermeabilización, detalles de cielo raso. Escalas: 1:50, 1:20, 1:10, 1:2, 1:1.
5. Detalles de puertas, ventanas, luces de ventilación y closets. Escalas:1:20, 1:2, 1:1.
Planos de Detalles de Arquitectura:
a) Planos de cortes típicos de las fachadas.
b) Plano de cortes típicos de las paredes interiores con indicación de los acabados.
c) Plano de las claraboyas.
d) Plano de los detalles constructivos.
e) Detalles de las escaleras, con las barandas.
f) Detalles de estanques elevado o subterráneo.
g) Planta y fachadas interiores.
h) Planta y fachadas interiores de los sanitarios y vestuarios.
i) Detalles de la impermeabilización y desagüe de los techos.
j) Detalles de los cielos rasos (plafones).
k) Detalles de revestimientos especiales.
l) Detalles de los quitasoles.
m) Lista y tablas de todas las puertas, ventanas, luces y closets.
n) Lista detallada de herrajes por ambiente.
o) Detalles de las puertas, ventanas, luces y closets.
p) Detalles exteriores (brocales, muros, pavimentos, etc.)
